مقدمه

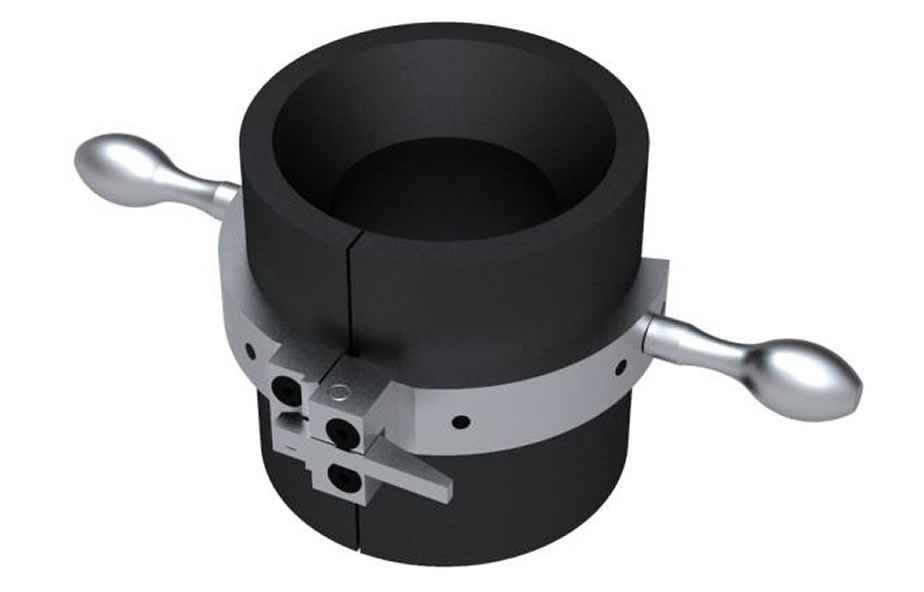

stabbing guide تجهیزی است که دو بخش لوله (لوله حفاری) را برای اتصالات نر به ماده تراز می کند. این تجهیز به هدایت پین به رزوه‌های جعبه‌ای کمک می‌کند و در عین حال از آسیب به سطح و خرابی اتصالات جلوگیری می‌کند. به عبارت دیگر در طول ساخت یک رشته لوله برای تراز کردن رزوه‌های پین به جعبه بین دو بخش لوله استفاده می شود. بخش‌های متصل شده لوله معمولاً بخشی از یک رشته لوله هستند که هنگام حفاری در یک محل، روی دکل حفاری به هم متصل می‌شوند. stabbing guide یک اصطلاح ناآشنا برای افراد خارج از صنعت حفاری است. stabbing guide، از فولاد درجه بالا یا اورتان قوی ساخته می شود.

مشخصات stabbing guide

مدل‌های این وسیله برای تناسب با طیف وسیعی از اندازه لوله ها، از ۱ اینچ تا ۱۸ اینچ و برای استفاده در کاربردهای لوله‌کشی، لوله جداری و حفاری طراحی شده‌اند. آنها با استفاده از یک چفت فنری در حالت بسته یا یک فنر پیچشی، باز و بسته می‌شوند.

در کارهای دشوار و دقیق مانند حفاری، stabbing guide با دقت بیشتری برای اطمینان از تراز بودن، ایمن و محکم بودن اتصالات لوله فراهم می‌کنند.

برای تامین انواع قطعات حفاری خود کلیک کنید

ویژگی‌ها، مزایا و فواید

stabbing guide کنترل را بهبود می‌بخشد و در عین حال دو بخش لوله را به طور مداوم تراز و ایمن هدایت می‌کند، که باعث کاهش آسیب به رزوه (پین) می‌شود.

پوسته پلی اورتان با کیفیت مهندسی شده و استیل ضد زنگ مقاوم در برابر آب دریا باعث افزایش مدوام می گردد. همچنین نگهداری را به حداقل می‌رساند و در نتیجه عمر ابزار را افزایش می‌دهد.

دسته‌های بزرگ با چسبندگی مثبت، دسته ها را از اتصالات ضربه‌ای دور نگه می‌دارند، که حاشیه ایمنی بیشتری را فراهم کند و در عین حال پرسنل را قادر می‌سازد تا اتصال را کنترل کنند.

مکانیسم چفت شدن، طراحی ساده‌ای برای سهولت استفاده هنگام وصل شدن و جدا شدن از لوله دارد.

سه نوع از stabbing guide

1-اتصالات مقاوم در برابر ضربه

2-اتصالات لاستیکی

3-استاندارد

نوع مقاوم در برابر ضربه برای رشته حفاری توصیه می‌شود و همچنین نوع لاستیکی Hydril برای لوله‌ها استفاده می‌شود.

ویژگی‌های نوع مقاوم در برابر ضربه

-اینترفیس‌های پلی اورتان

-ساختار آلومینیومی سبک

-سخت‌افزار مقاوم در برابر خوردگی

-بادامک چفت قابل تنظیم

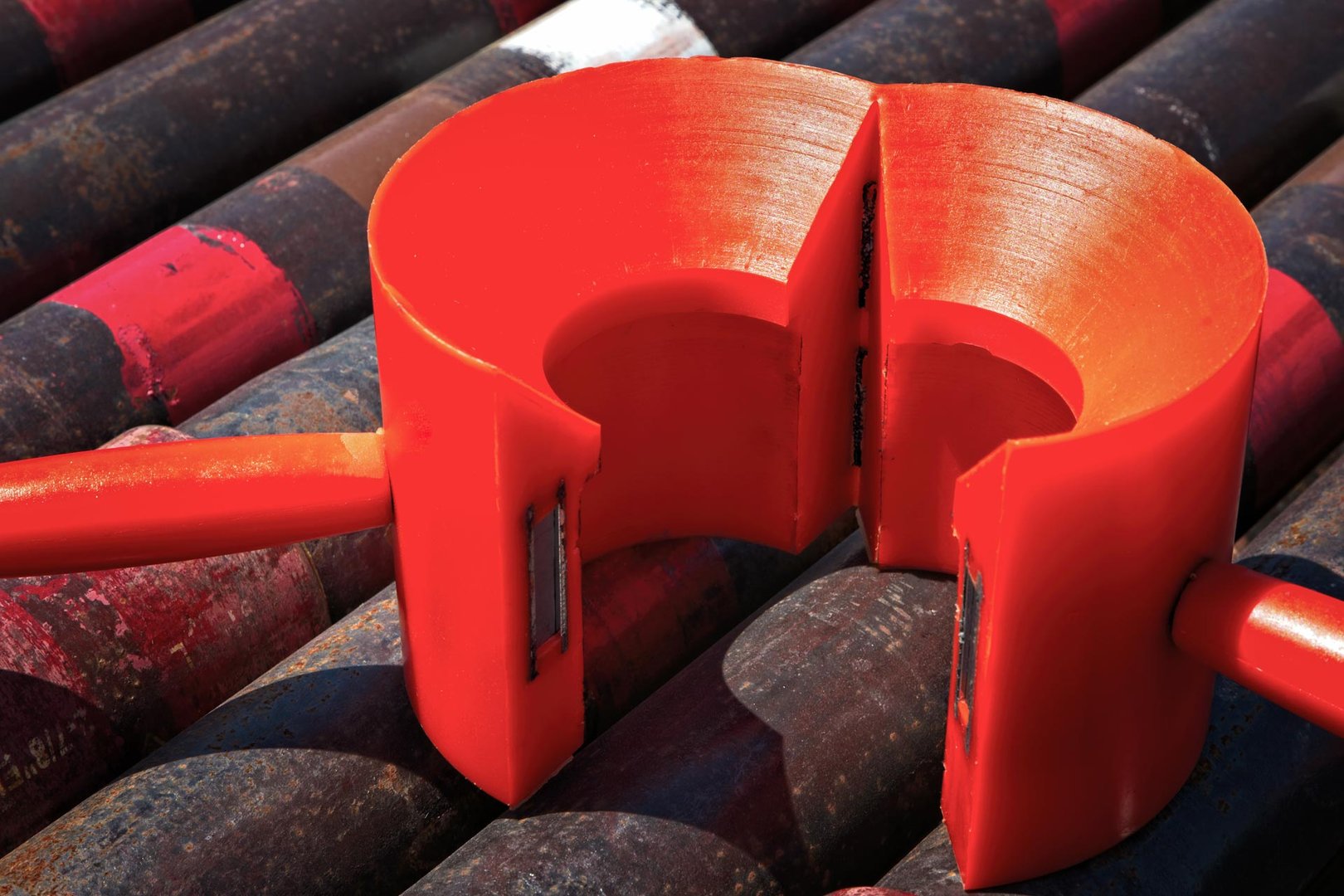

ویژگی‌های نوع لاستیکی Hydril

-بدنه لاستیکی یک تکه

-چفت و بست قابل تعویض

هر سه نوع محافظت و عملکرد یکسانی را ارائه می‌دهند. تجهیزهای استاندارد شامل یک درج لاستیکی مقاوم در برابر نفت هستند. تجهیز مقاوم در برابر ضربه و لاستیکی شامل درج‌های پلی اورتان هستند. جنس درج پلی اورتان در مقایسه با درج‌های لاستیکی نیاز به نگهداری کمی دارد و بسیار بادوام است.
